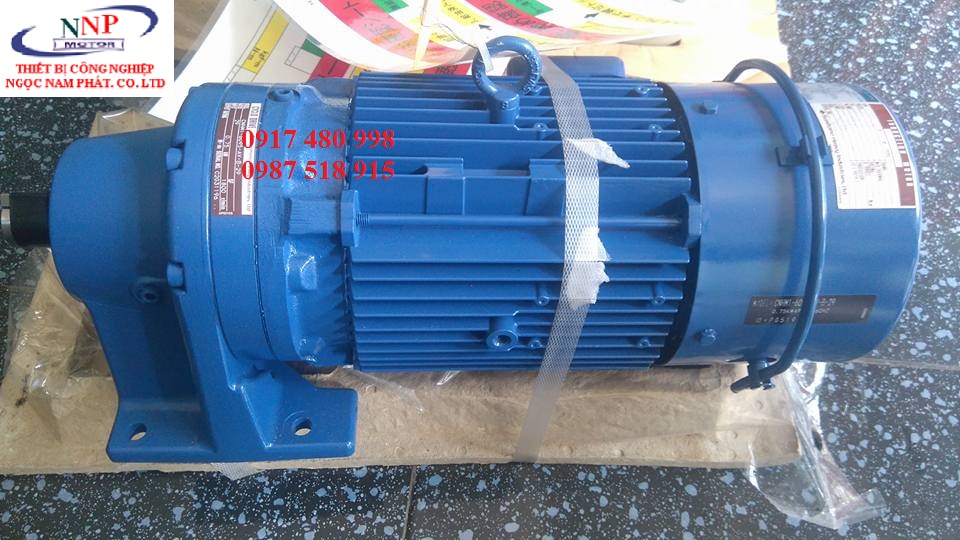

Cyclo Drive 6000 Series của Sumitomo.
Thực tế, cả hai đều là motor giảm tốc chân đế, nhưng có một sự khác biệt cốt lõi về tiêu chuẩn động cơ:
1. Phân biệt CNHM và CHHM
| Đặc điểm | CNHM (Standard) | CHHM (High Efficiency) |
| Định nghĩa | Cyclo Normal Horizontal Motor | Cyclo High-Efficiency Horizontal Motor |
| Tiêu chuẩn Motor | Động cơ tiêu chuẩn (thường là IE1 hoặc IE2 tùy thị trường). | Động cơ hiệu suất cao (IE3/Premium Efficiency). |
| Kích thước | Thân motor thường ngắn hơn một chút. | Thân motor có thể dài hơn để chứa cuộn dây đạt chuẩn IE3. |
| Ứng dụng | Dùng cho các máy móc thông thường, chạy không liên tục. | Dùng cho các nhà máy yêu cầu tiết kiệm điện, chạy 24/7. |

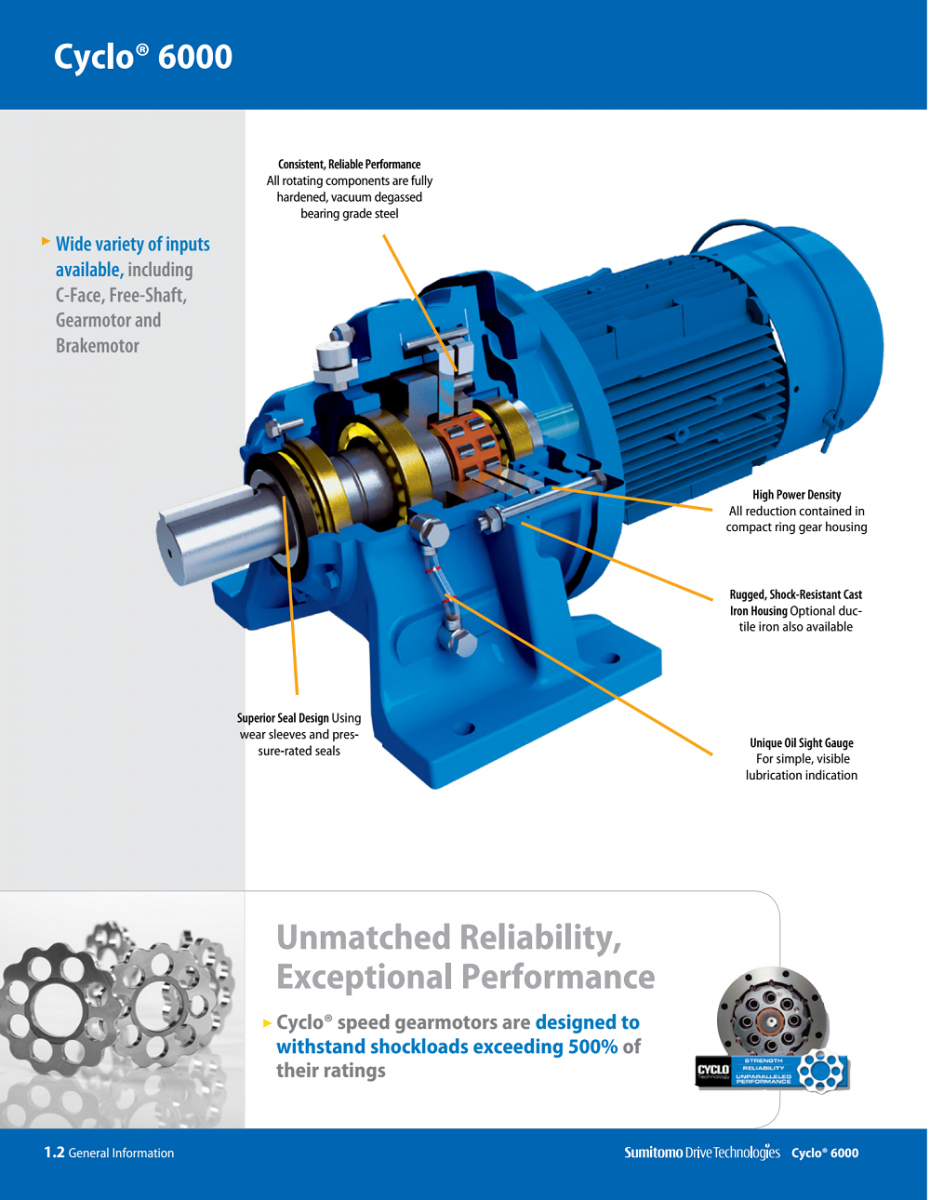

2. Cấu tạo đặc biệt của dòng Cyclo Drive
Cả CNHM và CHHM đều sử dụng cơ cấu truyền động Cycloidal độc quyền thay vì bánh răng (gears) truyền thống.
-
Đĩa Cycloid: Thay vì răng nhọn, nó sử dụng các đĩa có đường cong biên dạng epi-cycloid lăn trên các con lăn (rollers).
-
Chia sẻ tải trọng: Tại bất kỳ thời điểm nào, khoảng 2/3 số "răng" đều tham gia chịu tải. Ở hộp số bánh răng thường, con số này chỉ là 1 hoặc 2 răng.
-
Độ bền: Khả năng chịu tải va đập (shock load) cực tốt, rất khó bị gãy răng dù bị dừng đột ngột.

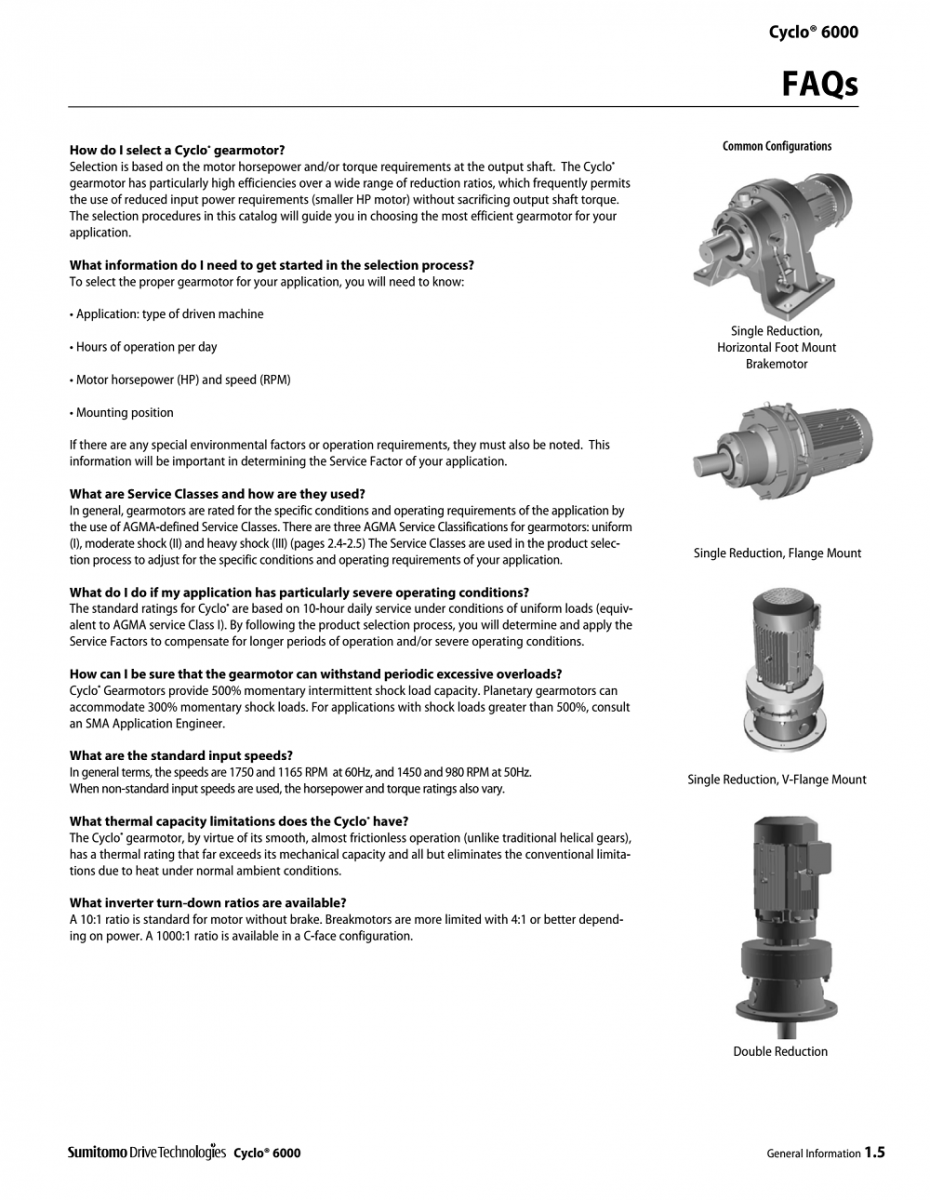

3. Thông số cần lưu ý khi lựa chọn
Khi đặt hàng hoặc thay thế, bạn cần cung cấp 4 thông số "vàng" sau:
-
Model cụ thể: Ví dụ
CNHM1-6125-59hoặcCHHM5-6165-35. -
Công suất (kW/HP): Từ 0.1kW đến 132kW.
-
Tỉ số truyền (Ratio): Ví dụ 11, 17, 29, 35, 43, 59, 87...
-
Kiểu lắp: Chân đế (H) hay Mặt bích (V).
4. Bảng tra cứu nhanh Frame Size phổ biến
| Mã Frame Size | Khả năng chịu tải (Mô-men xoắn) |
| 6090 / 6095 | Tải nhẹ, nhỏ gọn. |
| 6100 / 6105 | Phổ thông cho băng tải nhỏ. |
| 6130 / 6135 | Tải trung bình, rất phổ biến trong công nghiệp. |
| 6160 / 6165 | Tải nặng, máy khuấy, máy ép. |
